Mikrodenetleyiciler (Microcontrollers, MCUs), gömülü sistemler için tasarlanmış, içinde işlemci (CPU), bellek (RAM, ROM/Flash) ve giriş/çıkış (I/O) birimlerini barındıran küçük entegre devrelerdir. Bir mikrodenetleyici, belirli bir görevi gerçekleştirmek üzere programlanabilen bir bilgisayardır ve genellikle endüstriyel kontrol sistemleri, akıllı ev cihazları, robotik sistemler, otomotiv elektroniği ve IoT (Internet of Things) uygulamalarında kullanılır.
⭐ Mikrodenetleyicilerin Bileşenleri
Bir mikrodenetleyicinin temel bileşenleri şunlardır:
- CPU (Merkezi İşlem Birimi): Komutları işler ve sistemin çalışmasını yönetir.
- RAM (Rastgele Erişimli Bellek): Çalışma sırasında değişken verileri tutar.
- ROM/Flash Bellek: Program kodlarını saklamak için kullanılır.
- Giriş/Çıkış (I/O) Pinleri: Sensörler, motorlar, LED’ler gibi çevresel bileşenlerle etkileşim sağlar.
- Zamanlayıcılar ve Sayaçlar: Zamanlamalı olayları ve ölçümleri gerçekleştirmek için kullanılır.
- Analog ve Dijital Dönüştürücüler (ADC/DAC): Analog sinyalleri dijitale veya dijital sinyalleri analoga çevirmek için kullanılır.
- Seri Haberleşme Birimleri (UART, SPI, I2C, CAN): Harici cihazlarla veri alışverişi yapar.
✪ Mikrodenetleyici Kullanım Alanları ve Örnekler
1. Ev Otomasyonu ve Akıllı Ev Sistemleri
Örnek: Akıllı Termostat
- Bir ESP32 mikrodenetleyici, sıcaklık sensörü (DHT11/DHT22) ve Wi-Fi modülü kullanılarak bir akıllı termostat yapılabilir.
- Kullanıcı, mobil uygulama üzerinden sıcaklığı kontrol edebilir.
2. Robotik ve Otomasyon
Örnek: Otonom Çizgi İzleyen Robot

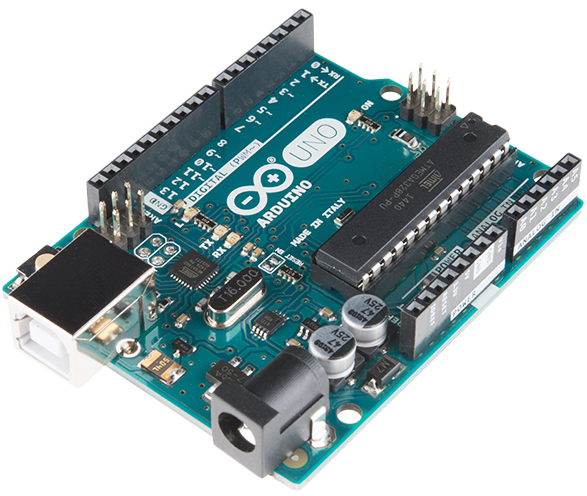

- Arduino Uno mikrodenetleyici kullanılarak çizgi sensörleri (IR sensörler) ve motor sürücüsü (L298N) ile bir robot yapılabilir.
- Robot, belirli bir yol üzerinde otomatik olarak hareket eder.
3. Endüstriyel Kontrol ve Otomasyon
Örnek: Üretim Bandı Kontrol Sistemi
- STM32 mikrodenetleyici ve PLC ile üretim hattındaki motorlar, sensörler ve konveyör bantları otomatikleştirilir.
- Sistemin durumu gerçek zamanlı olarak izlenir.
4. Giyilebilir Teknolojiler
Örnek: Akıllı Saat
- mikrodenetleyici kullanılarak bir düşük güç tüketimli Bluetooth bağlantılı akıllı saat yapılabilir.
- Adım sayar, nabız ölçer gibi özellikler eklenebilir.
5. IoT (Nesnelerin İnterneti)
Örnek: Akıllı Sulama Sistemi

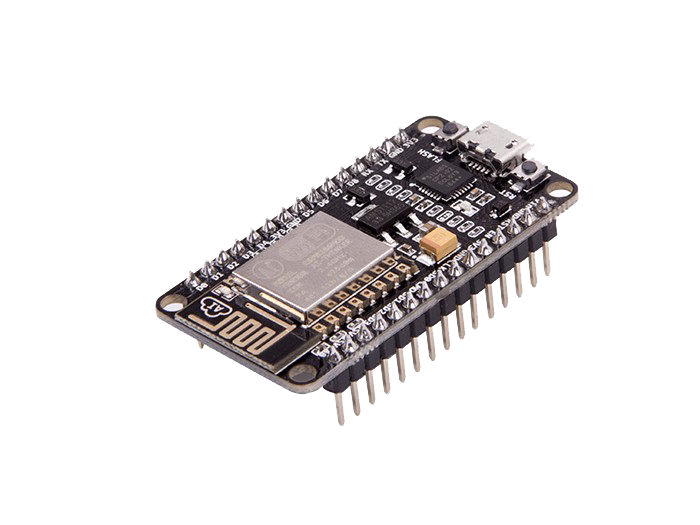

- ESP8266 mikrodenetleyici ve toprak nem sensörleri ile bahçe otomasyonu sağlanabilir.
- Sistem, internet üzerinden kontrol edilebilir ve belirli nem seviyelerine göre sulama yapabilir.
✪ Yaygın Türler: Mikrodenetleyicilerin bazı yaygın türleri şunlardır:
- 6800: Motorola tarafından geliştirilen 8 bitlik bir mikrodenetleyici ailesi.
- 8051: İlk olarak Intel tarafından 1980 yılında üretilen ve günümüzde birçok üretici tarafından üretilmeye devam eden 8 bitlik mikrodenetleyici ailesi.
- PSoC (Programmable System on Chip): Analog ve dijital çevre birimlerini mikrodenetleyici ile tek çipte birleştiren programlanabilir bir tümdevre.
- PIC (Peripheral Interface Controller): Microchip Technology firması tarafından üretilen ve geniş bir uygulama alanına sahip olan mikrodenetleyici ailesi.
- AVR: Atmel (şimdi Microchip Technology) tarafından üretilen 8 bitlik RISC mimarisine sahip mikrodenetleyici ailesi.
- ESP32: Espressif Systems tarafından geliştirilen, kablosuz bağlantı özelliklerine sahip bir mikrodenetleyici ailesidir. Çift çekirdekli 32-bit Tensilica LX6 işlemcisi ile yüksek performans sağlar.

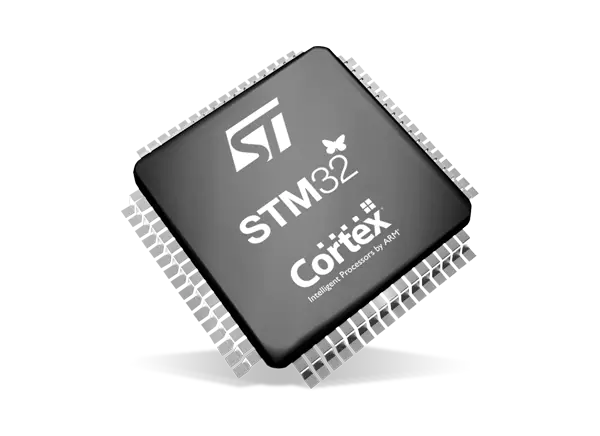

- STM32: STMicroelectronics firması tarafından üretilen, geniş performans seçenekleri sunan ve endüstriyel, otomotiv, tıbbi ve tüketici elektroniği gibi birçok alanda kullanılan 32-bit mikrodenetleyici ailesi.
⭐ Mikrodenetleyiciler Ne Yapar?
Mikrodenetleyiciler, belirli görevleri yerine getirmek için programlanabilen küçük bilgisayarlardır. Gömülü sistemlerde kullanılarak elektronik cihazların kontrol edilmesini sağlarlar. Aşağıda mikrodenetleyicilerin temel işlevleri ve kullanım alanları özetlenmiştir:
1. Giriş ve Çıkış Kontrolü
- Mikrodenetleyiciler, sensörlerden gelen verileri okur ve motorlar, LED’ler, ekranlar gibi çıkış cihazlarını kontrol eder.
- Örneğin, bir sıcaklık sensöründen gelen veriyi okuyup bir fanın açılmasını sağlayabilir.
2. Veri İşleme ve Karar Verme
- Mikrodenetleyiciler programlanabilir mantık ve algoritmalar kullanarak verileri işler ve belirli koşullara göre kararlar alır.
- Örneğin, bir çamaşır makinesindeki mikrodenetleyici, suyun sıcaklığına göre yıkama süresini ayarlayabilir.
3. Zamanlama ve Sayma İşlemleri
- Mikrodenetleyiciler zamanlayıcılar ve sayaçlar kullanarak olayları belirli zamanlarda başlatıp durdurabilir.
- Örneğin, bir trafik ışığı sistemi, belirli sürelerle kırmızı, sarı ve yeşil ışıkları sırayla yakabilir.
4. Haberleşme ve Bağlantı
- Mikrodenetleyiciler, UART, SPI, I2C, CAN, Wi-Fi ve Bluetooth gibi haberleşme protokollerini kullanarak diğer cihazlarla veri alışverişinde bulunabilir.
- Örneğin, bir akıllı termostat, Wi-Fi üzerinden bir mobil uygulamaya sıcaklık verilerini gönderebilir.
5. Güç Yönetimi
- Mikrodenetleyiciler, düşük güç modları sayesinde enerji tasarrufu sağlayarak taşınabilir ve bataryalı sistemlerde verimli çalışabilir.
- Örneğin, bir giyilebilir akıllı bileklik, kullanılmadığında düşük güç moduna geçerek pil ömrünü uzatabilir.
6. Otomasyon ve Kontrol Sistemleri
- Mikrodenetleyiciler, otomasyon sistemlerinde makine ve cihazları kontrol etmek için yaygın olarak kullanılır.
- Örneğin, fabrikalardaki üretim hatlarında mikrodenetleyiciler, robotik kolları ve motorları kontrol ederek üretim sürecini yönetebilir.
7. Analog-Dijital Dönüşüm (ADC ve DAC)
- Mikrodenetleyiciler, analog sinyalleri dijitale (ADC) ve dijital sinyalleri analoga (DAC) dönüştürerek sensörlerden veri okuyabilir veya analog çıkışlar üretebilir.
- Örneğin, bir ses işlemcisi, bir mikrofon sinyalini dijitale çevirip işlemler yapabilir.
Özetle:
Mikrodenetleyiciler; veri okuma, işleme, karar verme, zamanlama, haberleşme, güç yönetimi ve otomasyon gibi temel görevleri yerine getirerek modern elektronik cihazların çalışmasını sağlar. Akıllı cihazlardan endüstriyel makineler ve robotik sistemlere kadar birçok alanda kritik rol oynarlar.
